بالابر مغازه چیست؟
بالابر مغازه یا همان بالابر فروشگاهی Shop lift دستگاهی دائمی برای جابجایی بار بین دو یا چند تراز (طبقه) معین در فروشگاه یا مغازه است که می تواند با استفاده از سیستم هیدرولیک یا کششی یا سایر سیستم های محرکه طراحی و اجرا شود. دستگاه بالابر فروشگاه یکی از انواع بالابرهای باری گروه محصولات بالاکو است که بصورت پلتفرم Vertical platform lift با سیستم محرکه هیدرولیک ارائه می شود و قابلیت نصب تمهیدات و ادوات ایمنی را دارا می باشد.
کاربردهای بالابر فروشگاهی
می توان گفت بالابر فروشگاهی بالاکو در تمام مغازه ها، فروشگاه ها، سوپرمارکت ها و هایپر مارکت ها کاربرد دارد. بالابر مغازه بالاکو بصورت پیش ساخته و با قابلیت افزودن سیستم های ایمنی آسانسور مانند پاراشوت و راپچر ولو در کمترین زمان ممکن نصب و اجرا می شود. از جمله کاربردهای مهم بالابر فروشگاهی یا مغازه می توان به موارد زیر اشاره کرد:
- سوپرمارکت ها
- فروشگاه های پوشاک
- فروشگاه های لوازم خانگی
- سوپر گوشت ها و پروتیئن
- مغازه های فروش انواع کالا
- هایپرمارکت ها
انواع سیستم محرکه بالابر مغازه
بالابرهای فروشگاهی بصورت معمول با دو نوع سیستم محرکه وینچی و هیدرولیکی اجرا می شوند. البته مکانیزم های دیگری نیز وجود دارند که در این نوع بالابرها رایج نیستند. در روش وینچی که بالابر با استفاده از یک موتور و گیربکس و درام عمل می کند، موتور بالابر باید در بالای دستگاه یا با استفادده از ترکیبی از فلکه ها در پایین و کنار آن قرار گیرد. سرو صدای زیاد، صدای شدید ترمز موتور و ایمنی پایین مشکلات اصلی سیستم های وینچی هستند. یک بالابر هیدرولیکی با تجهیزات مناسب می تواند مزایای پرشماری در مقایسه با سیستم وینچی بعنوان بالابر مغازه داشته باشد.
بالابر هیدرولیکی مغازه
بالابرهای فروشگاهی معمولا با استفاده از دو نوع سیستم محرکه وینچی و هیدرولیکی اجرا می شوند. برای مقایسه این دو نوع سیستم این مطلب تحت عنوان مقایسه بالابر هیدرولیکی و وینچی را مطالعه کنید. با توجه به مشکلات و فقدان ایمنی قابل قبول در سیستم های وینچی، بالابرهای فروشگاهی بالاکو با سیستم محرکه هیدرولیک طراحی و اجرا می شونند. بالابر هیدرولیکی مغازه ای بالاکو، کیفیت علمکرد و ایمنی بالایی دارد و دستگاهی با قابلیت اطمینان بالا است.
ویژگی های بالابر فروشگاهی هیدرولیکی بالاکو
- ظرفیت: 250 کیلوگرم
- برق: تکفاز 220 ولت / سه فاز 380 ولت
- تعداد توقف: 2 تا 5 ایستگاه
- طول مسیر: 1 متر تا 15 متر
- سیستم محرکه: هیدرولیک
- ساختار جک: غیرمستقیم 1:2
- حرکت نرم و کم صدا
- سرو صدای کمتر
- مونتاژ: پیش ساخته
- قابلیت نصب سریع و آسان
- قابلیت نصب پاراشوت
- قابلیت نصب راپچر ولو
- امکان استقرار پاوریونیت با فاصله از دستگاه
- امکان تعبیه سیستم نجات اضطراری
- ریل راهنما T فولادی نورد سرد
- ابعاد پلتفرم: تیپ شده یا سفارشی
- پلتفرم (کفی) ورق آجدار آهن با شبکه بندی مستحکم
- امکان تعبیه حفاظ برای کفی
انواع بالابر مغازه

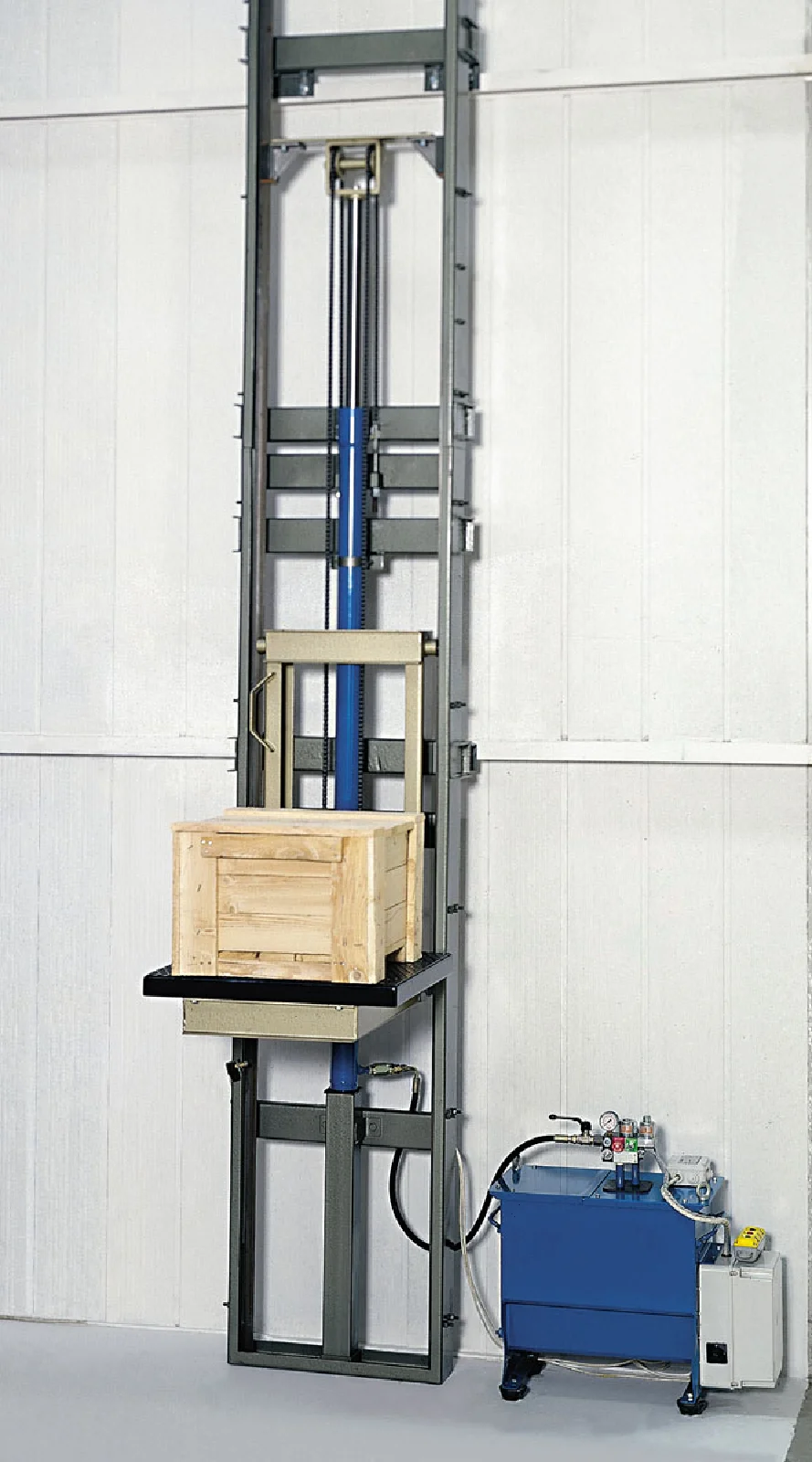

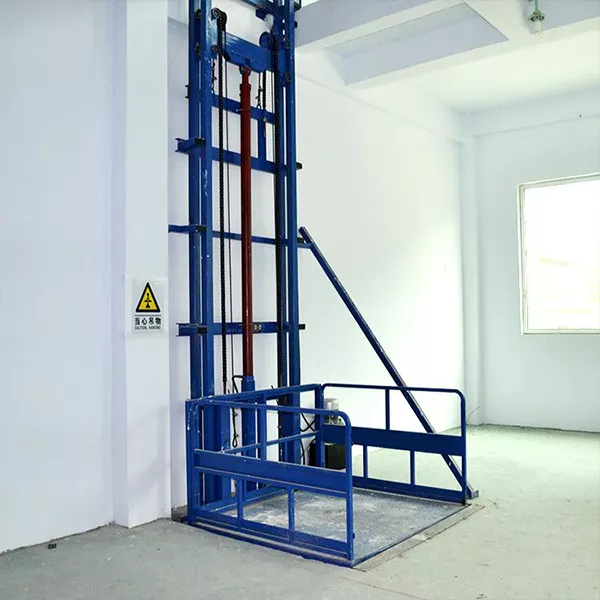

بالابر مغازه کفی
ساده ترین نوع بالابر مغازه ای بالابر کفی ساده است. این نوع بدستگاه که یک بالابر کلاسیک هیدرولیکی محسوب می شود ساختاری متشکل از دو ریل راهنما، جک هیدرولیک و یک کفی دارد. پلتفرم یا کفی بالابر می تواند برای ایمنی بیشتر در ضلع هایی که بارگیری انجام نمی شود دارای حفاظ باشد.
بالابر مغازه کابین دار
می توان بالابرهای مغازه ای یا فروشگاهی را برای اطمینان خاطر و ایمنی بیشتری به کابین و درب های طبقات مجهز کرد. در این حالت بالابر شبیه به یک هوم لیفت می شود. کابین می تواند متناسب با شرایط کاری و ساختمانی دکوراسیون مورد نظر را داشته باشد. درب های طبقات نیز باید از نوع آسانسوری باشند. این درب ها دارای قفل ایمنی هستند. قفل ایمنی باعث می شود تا زمانیکه کابین در ایستگاه متوقف نشود درب باز نشود. دیزاین درب ها نیز متنوع است و از انواع کلاسیک تا انواع لوکس شیشه ای می تواند مورد استفاده قرار گیرند.
بالابر مغازه تکفاز و سه فاز
در بالابرهای مورد استفاده در مغازه های معمولی بار سنیگینی جابجا نمی شود. ظرفیت و سرعت در این نوع بالابرها عموما کم است. الکتروموتور مورد استفاده در این بالابرها توانی بین 1 تا 3 اسب دارند. در این محدوده توان می توان هم از موتورهای تکفاز و هم از موتورهای سه فاز استفاده کرد. البته اکثر فروشگاه های کوچک برق سه فاز ندارند. ولی در فروشگاه های بزرگ مانند هایپرمارکت ها و فروشگاه های زنجیره ای معمولا بالابرهای سنگین تری مورد استفاده قرار می گیرند که نیازمند برق سه فاز هستند.
بالابر مغازه جک غیرمستقیم
بیشتر بالابرهای کفی با ابعاد و ظرفیتی که مناسب نصب در فروشگاه ها هستند با استفاده از یک جک غیرمستقیم عمل می کنند. جک های غیرمستقیم بوسیله فلکه و سیم بکسل یا چرخ زنجیر و زنجیر نسبت حرکت 1 به 2 ایجاد میکنند. بدین ترتیب طول باز شده جک با کورسی نصف طول مسیر کفی در فضای مورد نظر براحتی قابل اجرا است.

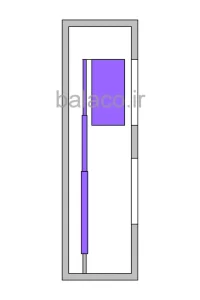

بالابر مغازه جک تلسکوپی
در برخی از مدل ها برای جا دادن جک در کنار کفی و اجنتاب از نصب جک در زیر، از جک های کنا مستقیم با ساختار تلسکوپی دو مرحله ای استفاده می شود. در این مدل هی زنجیر یا سیم بکسلی بکار نمی رود. البته باید در نظر داشت که جک های تلسکوپی بسیار گران قیمت تر هستند.
بالابر مغازه هیدرولیکی با شیر بلوک بالابری
یکی دیگر از شاخص های مهم در انواع بالابر مغازه نوع سیستم محرکه و پاوریونیت است. در مدل های ساده از شیر کنترل های تک بوبینی که بعنوان بلوک بالابری در بازار شناخته می شوند استفاده می شود. معمولا این بلوک های بالابری عملکرد ساده ای دارند و بدون سافت استارتر و سافت استاپر بک حرکت خطی ثابت تک سرعته ایجاد می کنند. شیرهای بلوک بالابری معمولا در ترکیب با پمپ های دنده ای و موتورهای خشک در پاوریونیت قرار می گیرند. این ترکیب برای جابجایی بار مناسب است ولی نمی توان از آن انتظارات زیادی از نظر کیفیت عملکرد و ایمنی داشت.
بالابر مغازه هیدرولیکی با شیر بلین و پمپ اسکرو
انواع بالابرهای مغازه با سیستم محرکه پیشرفته تر از یک پاوریونیت مجهز به شیر کنترل دو سولنوئید از برندهای معروفی مانند بلین آلمان یا آلگی آلمان بهره می گیرند. این شیرهای کنترل دارای قابلیت های کنترلی و ایمنی مهمی هستند و به شدت کیفیت عملکرد بالابر را ارتقا می دهند. شروع حرکت و توقف نرم و تدریجی از جمله مزایای این نوع مکانیزم ها است. در کنار آن شیرهای الحاقی ایمنی و کنترلی متناسبی به کار گرفته شده اند. شیرهای کنترل پیشرفته تر از این دست عموما در کنار پمپ های اسکرو ترکیب بندی می شوند. پمپ های اسکروی خاصی که برای آسانسور و بالابرهای خانگی توسعه داده شده اند می توانند با کمترین میزان نویز (سر و صدا) عمل کنند و جریان روغن یکنواختی دارند.
ابعاد بالابر مغازه
بالابرهای مغازه یا بالابرهای فروشگاهی بالاکو در تناسب با نیازهای متعارف به صورت دو تیپ طراحی می شوند. هر کدام از دو تیپ ارائه شده محدوده مشخصی از ظرفیت و ابعاد را دارند و در صورتی که شرایط ساختمانی خاصی وجود داشته باشد، تعیین اندازه های بالابر بر اساس شرایط ساختمانی و بهره برداری خواهد بود.
ابعاد بالابر فروشگاهی بالاکو تیپ 1
ابعاد کفی یا پلتفرم بالابر تیپ 1 فروشگاهی بالاکو بین 60 در 60 سانتیمتر تا 80 در 80 سانتیمتر متغیر است. در تناسب با این ابعاد فضای مورد نیاز برای بالابر بین 70 در 90 سانتیمتر تا 90 در 110 سانتیمتر می باشد.
ابعاد بالابر فروشگاهی بالاکو تیپ 2
بالابر فروشگاهی تیپ 2 ظرفیت و ابعاد بزرگتری دارد. ابعاد بالابر مغازه تیپ 2 در محدوده 80 در 80 سانتیمتر تا 100 در 100 سانتیمتر متغیر است. برای نصب این تیپ بالابر فضایی به اندازه 90 در 110 سانتیمتر تا 110 در در 130 سانتیمتر نیاز است.
ابعاد بالابر فروشگاهی سفارشی
ابعاد دقیق کفی و چاه بالابر به شرایط ساختمانی و بهره برداری محل نصب بستگی دارد. در فروشگاه هایی که فضای ساختمانی محل نصب بالابر شرایط خاصی دارد، با توجه به ابعاد و شرایط ساختمانی این اندازه ها بصورت سفارشی در نظر گرفته می شود.
ایمنی بالابر فروشگاهی
برخی از ادوات ایمنی الکتریکی و هیدرولیکی پایه ای مناسب بالابرهای باربر بصورت استاندار در بالابرهای مغازه ای بالاکو پیش بینی شده اند. ضمنا امکان اضافه کردن تجهیزات ایمنی با توجه به نیازمندی های بهره برداری از قبیل پاراشوت، راپچر ولو، سوییچ های فشار و … وجود دارد.
پاراشوت بالابر مغازه
پاراشوت ترمز استحفاظی یا ایمنی بالابر است که باعص می شود در صورت پاره شدن (گسستن) سیم بکسل ها کفی بالابر در جای خود روی ریل ها قفل شود. بدین ترتیب از خطر سقوط در صورت پارگی طناب های فولای جلوگیری می شود. بالابرهای باری هیدرولیک بالاکو قابلیت تعبیه پاراشوت را دارند و برای شرایطی که امکان استفاده بالابر توسط افراد وجود دارد اکیدا توصیه می شود تا از این سیستم استفاده شود.

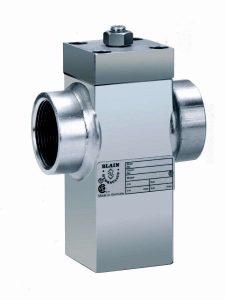

راپچر ولو (شیر ایمنی)
بالابرهای مغازه بالاکو ی توانند به شیر ایمنی ترکیدگی راپچر ولو Rupture valve مجهز شوند. این شیر ایمنی باعث می شود تا در صورت ترکیدگی شلنگ یا اتصالات هیدرولیک جک هیدرولیک قفل شود و بصورت ناگهانی سقوط نکند. این قطعه مهمترین وسیله ایمنی در آسانسورها و بالابرهای هیدرولیکی است.
قیمت بالابر هیدرولیک مغازه ای
عوامل موثر بر قیمت بالابر مغازه ای عبارت اند از نوع سیستم محرکه، ظرفیت مفید بار، ارتفاع جابجایی و تعداد توقف. بمنظور کسب اطلاع از قیمت بالابر فروشگاهی یا مغازه ای با ما تماس بگیرید تا با توجه به این مشخصت قیمت آنالیز و توسط کارشناسان بخش فروش اعلام شود.
تقاوت قیمت بالابر هیدرولیکی مغازه با وینچی
بالابرهای مغازه که با موتور گیربکس و قرقره (اصطلاحا وینچ) عمل می کنند در مقایسه با بالابرهای هیدرولیکی قیمت کمتری دارند. در بالابرهای هیدرولیکی تجهیزاتی از جمله پمپ هیدرولیک، شیرهای کنترل و شیرهای ایمنی و مهمتر از همه دستگاه جک هیدرولیک به کارگرفته می شوند که قیمت آنها بالاتر است. به هر روی چنانچه خریداری قصد تهیه دستگاه بالابر فروشگاهی با قیمت هر چه پایین تر را داشته باشد احتمالا با صرفنظر از کیفیت عملکرد، مسائل و هزینه های سرویس و خرابی و مهم تر از همه ایمنی بالابرهای وینچی را انتخاب خواهد کرد.
عوامل مهم تاثیرگذار در قیمت بالابر مغازه
- ارتفاع جابجایی
- تعداد توقف
- ظرفیت مفید
- نوع ریل ها
- نوع کفشک ها
- نوع و برند پاوریونیت
- نوع و برند الکتروموتور و پمپ
- کیفیت ساخت و مدل جک هیدرولیک و متعلقات
- مدل و برند شیر ایمنی ترکیدگی (راپچرولو)
- کیفیت و نوع پاراشوت ایمنی
- سطح کیفیت ساخت و پوشش مخزن روغن
- جنس و کیفیت شلنگ های هیدرولیک و روغن مورد استفاده
- برند و مدل شیرهای کنترل
- کیفیت میکروسوییچ ها، شاسی های فرمان و الکتریکال
- کیفیت تابلوی فرمان و لوازم و متعلقات از قبیل کنتاکتورها
- میزان دقت عمل و جزئیات در نصب و راه اندازی
قطعات بالابر هیدرولیکی مغازه
ساختار بالابرهای هیدرولیکی مغازه ای از سه بخش اصلی تجهیزات هیدرولیک، مکانیکال و الکتریکال تشکیل شده است. در زیر قطعات هر یک از این سه بخش فهرست شده اند.
قطعات هیدرولیکی بالابر فروشگاهی
- جک هیدرولیک
- شیر ایمنی جک
- پاورپک
- شیر کنترل بالابر مغازه
- موتور بالابر مغازه
- پمپ هیدرولیک بالابر مغازه
- شلنگ
- روغن
تجهیزات مکانیکی بالابر فروشگاهی
- ریل راهنما
- پشت بند
- براکت
- لقمه
- سیم بکسل
- قلاب بکسل
- بست بکسل
- فلکه
- قاب فلکه
- پاراشوت
- پایه جک
- استراکچر کارسلینگ
- کفشک راهنما
- بست های جک
- سایر متعلقات مکانیکی
قطعات الکتریکی بالابر فروشگاهی
- تابلوفرمان
- جعبه تقسیم
- شاسی فرمان طبقات
- میکروسوییچ طبقات
- میکروسوییچ حد
- سنسور مگنت
- چشم الکتریکی
- تراولینگ کابل
- کابل فرمان
- کابل قدرت
- گلندها و اتصالات
بررسی انواع شیر برقی هیدرولیک در بالابرهای فروشگاهی
شیر برقی در بالابرهای هیدرولیکی نقشی کلیدی و مهم در عملکرد دستگاه بر عهده دارد. قطع و وصل جریان در مسیر رفت و برگشت و کیفیت کنترل حرکت (جریان) تابعی از فانکسیون های شیرهای کنترل هیدرولیکی است. شیر کنترل روی پاورپک دستگاه تعبیه می شود و دارای سه مجرای ورودی از پمپ، خروجی به جک و تخلیه از جک می باشد. برخی از شیرهای برقی مورد استفاده در بالابرهای کفی فروشگاهی، عملکرد بسیار ساده و ابتدایی دارند و برخی دیگر از شیرها، عملکردهای پیچیده و پیشرفته ای دارند.
استفاده از یک شیر بلوک بالابری، می تواند بصورت ابتدایی و ساده با فرمان حرکت و توقف بالابر را هدایت کند. ولی بکارگیری یک شیر برقی هیدرولیک با کیفیت و پیشرفته که مجهز به سافت استارت، سافت استاپ و برخی ملحقات کنترل و ایمنی دیگر است تضمین کننده یک عملکرد با کیفیت و ایمن برای دستگاه بالابر خواهد بود.
یکی از انواع شیرهای برقی مورد استفاده در بالابرهای هیدرولیکی بالاکو، شیر کنترل مدل KV1S با دو سولنوئید (شیر دو بوبین) ساخت شرکت Blain آلمان است که ویژگی های بسیار مناسبی برای عملک رد بالابرهای هیدرولیکی فراهم می کند.
انواع پمپ هیدرولیکی بالابر مغازه ای
یکی از مهمترین اجزای هر دستگاه بالابر هیدرولیکی از جمله بالابرهای مغازه، پمپ هیدرولیک است. پمپ های مورد استفاده در انواع سیستم های هیدرولیکی تنوع بالایی دارند. در این میان دو نوع پمپ دنده ای و پمپ اسکرو بیشترین کاربرد را در بالابرهای هیدرولیکی مغازه دارند. در ادامه به شرح مختصری از این دو نوع پمپ پرکاربرد پرداخته شده است.

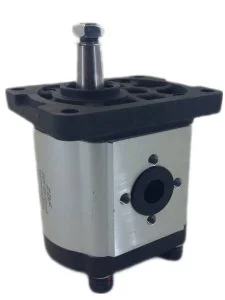

پمپ دنده ای بالابر مغازه
متداول ترین نوع پمپ در بالابرهای باربر معمول پمپ های دنده ای هستند. این پمپ ها در مقایسه با انواع دیگر توجیه اقتصادی بالاتری دارند و برای نرخ جریان های نسبتا کم و تحمل فشار تقریبا متوسط کارایی مناسبی دارند. یکی از مشکلات این نوع پمپ ها ضربان جریان و دیگری سر و صدای (نویز) نسبتا بالا است. البته این دو مورد اشاره شده در بسیاری از کاربردها با توجه به اینکه دستگاه مخصوص حمل بار (نسبتا سبک) می باشد معضلات چندانی ایجاد نکند.

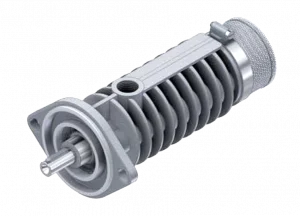

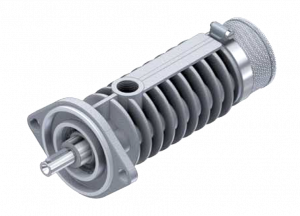

پمپ اسکرو بالابر مغازه
نوع دیگری از پمپ های هیدرولیک که مخصوص آسانسور و بالابرهای هیدرولیکی توسعه یافته اند مدلی از پمپ های اسکرو هستند. این پمپ ها در مقایسه با پمپ دنده ای قیمت بالاتری دارند. دو برند مشهور پمپ اسکرو بالابر برند SB و ELMO در کشور ایتالیا هستند که بصورت تخصصی این پمپ ها را توسعه می دهند. پمپ اسکرو بالابر هیدرولیکی مغازه ای دو مزیت مهم را برای بالابر به همراه دارد. اولین مزیت این پمپ عملکرد بسیار کم صدا است. مورد دیگر به جریان یکنواخت و بدون پالس مربوط می شود که کیفیت حرکت بالاتری را به همراه دارد.
طراحی بالابر فروشگاهی
مرحله طراحی بالابر فروشگاهی پیش از مراحل ساخت و نصب آغاز می شود ولی تا انتخاب پروژه ادامه دارد. در واقع طراحی بالابرهای یک فرایند مستمر است و به تناسب پیشرفت پروژه تکمیل می گردد. بسیاری از جزییات در سیر تکامل پروژه تعیین می شوند. اگرچه طرح کل و نقشه های جابنمایی و بسیاری از نقشه های ساخت دستگاه در ابتدا با تعیین مشخصات اولیه دستگاه تهیه و تدوین میشوند. بطور کلی در فاز طراحی بالابر مغازه موارد زیر تعیین شده و سپس نقشه هایی که در ادامه به شرح ان پرداخته می شود تنظیم می شوند.
- تعیین ظرفیت بالابر
- مشخص نمودن ولتاژ و جریان برق دستگاه
- نوع سیستم محرکه (هیدرولیکی، وینچ، کششی و …)
- مدل سیستم محرکه (مثلا جک کنار غیرمستقیم، جک زیر، …)
- ابعاد مفید کفی (پلتفرم بالابر مغازه)
- ابعاد فوت پرینت کل دستگاه
- جهت ورود و خروج بار به بالابر
- تعداد ایستگاه کاری
- طول مسیر بالابر
- ارتفاع بالاسری
- ارتفاع چاهک
- ارتفاع کل
- نحوه ریل گذاری
- نوع پاوریونیت یا موتورگیربکس
- نوع و عملکردهای تابلو فرمان
- نوع آهنکشی
- نوع فونداسیون و پلیتت گذاری
نقشه بالابر مغازه
در مرحله طراحی بالابرهای کفی توسط بالاکو، نقشه های اجرایی و هندسی تهیه و تدوین می شود. دو مدل از مهمترین نقشه های اجرایی نقشه های مربوط به پلان بالابر و نقشه سکشن می باشند. در ادامه بصورت مختصر به کاربرد این دو نقشه مهم پرداخته شده است.
نقشه پلان بالابر مغازه ای
نقشه پلان نمای از بالای چاه بالابر و جزییات آن را مشخص می کند. در این نقشه محل قرار گرفتن ریل های راهنما، براکت ها، جک هیدرولیک، کفی بالابر و همچنین آهنکشی و صفحه ستون ها مشخص شده و ابعاد دقیق آنها تعیین شده است. نقشه پلان بالابر در تمام طول پروژه توسط تیم طراحی و اجرا مبنای عمل قرار گرفته و همچنین به کارفرما یک دید کلی درباره موقعیت دستگاه و حدود و اندازه ها ارائه می نماید.
نقشه سکشن بالابر مغازه ای
نقشه سکشن یک نمای مشخص کننده از یک برش عمودی مناسب از دستگاه بالابر را در اختیار قرار میدهد که در آن ارتفاع جابجایی، ارتفاع پیت، فضای بالاسری و موقعیت ریل ها و پلتفرم بالابر را نشان میدهد.
نقشه سیم کشی تابلوی بالابر مغازه
در بالابر های مغازه ای هیدرولیک بالاکو از انواع گوناگونی از تابلوی فرمان در تناسب با شرایط کاربری و مشخصات فنی دستگاه استفاده میشود. همراه با تابلوی فرمان نقشه راهنمای سیم کشی تابلوی بالابر مغازه ارائه میشود که نصاب و سرویس کاران با مراجعه به آن میتوانند ترمینال های تابلو را تشخیص دهند.
ساخت بالابر مغازه
بالابرهای هیدرولیک مغازه بالاکو سازه پیش ساخته دارند و در حداقل زمان ممکن پس از سفارش آماده تحویل می شوند. همچنین این بالابرها متناسب با شرایط ساختمانی محل فروشگاه یا مغازه، از قبیل طول مسیر حرکت، تعداد توقف، ابعاد فضای موجود، ابعاد کفی مورد نظر سفارشی سازی می شوند و به محل پروژه حمل می گردند.
نصب بالابر مغازه
با توجه به حالت پیش ساخته فرایند نصب بالابر مغازه در کمترین زمان ممکن، سریع و آسان صورت میگیرد. اتصالات سازه ای دستگاه عموما بصورت پیچ و مهره ای بوده و اتصالات جوشی در محل کمترین میزان ممکن در شرایط معمول است. پیش از فرایند نصب، نقشه های کارهای ساختمانی در صورت لزوم مانند فونداسیون و آهنکشی ارائه شده و با توجه به اندازه های دقیق ارائه شده در نقشه دستگاه نصب و راه اندازی می گردد.
مراحل نصب بالابر مغازه
- آماده سازی محل
- اجرای چاهک
- کار گذاری صفحه ستون ها مطابق نقشه
- کارگذاری پلیت های دیواری مطابق نقشه
- آهنکشی فضای بالابر در صورت لزوم طبق طراحی
- حمل تجهیزات و قطعات بالابر به محل نصب
- نصب ریل ها و براکت ها
- نصب جک هیدرولیک و کارسلینگ
- نصب پلتفرم بالابر مغازه
- نصب پاوریونیت، شلنگ و اتصالات هیدرولیکی
- نصب تابلوفرمان و سیم کشی پانل های فرمان و مییکروسوییچ ها
- راه اندازی و تست دستگاه
- آموزش و تحویل بالابر مغازه
گارانتی و خدمات پس از فروش بالابر مغازه
بالابر ساخته شده و نصب شده توسط شرکت بالاکو دارای گارانتی و خدمات پشتیبانی پس از فروش اعم از تامین قطعات و لوازم یدکی، تعمیرات و سرویس موردی و اورهال می باشد.
