معرفی ویلچربر پروژه ساختمان بورس کالا شرکت بالاکو در ورودی ساختمان مرکزی بورس کالا، واقع در خیابان طالقانی، یک دستگاه ویلچربر هیدرولیکی با ظرفیت ۲۵۰
طراحی و ساخت بالابر ویلچربر هیدرولیکی با حرکت نرم، ایمنی بالا و قابلیت سفارشی‌سازی متناسب با شرایط ساختمان.
بالابر ویلچربر هیدرولیکی بالاکو با هدف تسهیل دسترسی افراد دارای محدودیت حرکتی طراحی شده است. این دستگاه که با نام جک معلول نیز شناخته میشود، متناسب با شرایط ساختمان و نیاز کاربران قابل سفارشی‌سازی است.
معرفی ویلچربر پروژه ساختمان بورس کالا شرکت بالاکو در ورودی ساختمان مرکزی بورس کالا، واقع در خیابان طالقانی، یک دستگاه ویلچربر هیدرولیکی با ظرفیت ۲۵۰
معرفی ویلچربر پروژه بیمارستان شریعتی شرکت بالاکو در پروژه بیمارستان شریعتی، یک دستگاه ویلچربر هیدرولیکی با ظرفیت ۲۵۰ کیلوگرم و ارتفاع جابهجایی ۲۰۰ سانتی‌متر اجرا
معرفی ویلچربر پروژه آرژانتین شرکت بالاکو در پروژه آرژانتین، یک دستگاه ویلچربر هیدرولیکی با ظرفیت ۲۵۰ کیلوگرم را برای جابهجایی عمودی بین دو تراز با
بالابر ویلچر بر یا جک معلول، نوعی بالابر عمودی است که برای جابهجایی افراد کم‌توان، سالمندان و افراد دارای معلولیت جسمی بین دو تراز ساختمان طراحی میشود. در بالابر ویلچر بر هیدرولیکی، کاربر همراه با ویلچر روی کفی یا پلتفرم قرار گرفته و بهصورت قائم بین ایستگاه‌ها جابه‌جا میشود.
بالابرهای ویلچربر بالاکو متناسب با شرایط معماری هر پروژه طراحی و ساخته می‌شوند و امکان اجرای آن‌ها در ساختمان‌های مسکونی، تجاری، اداری و عمومی وجود دارد. ابعاد کفی، جهت ورود و خروج، ارتفاع جابهجایی و تجهیزات انتخابی مانند کاورباکس، موتورباکس و فلپ گارد بر اساس نیاز پروژه قابل سفارشی‌سازی هستند. این جک معلول هیدرولیکی در دو مدل با چاهک و بدون چاهک و برای نصب در فضای داخلی و باز قابل اجراست.
بالابر ویلچر بر در ساختمان‌هایی استفاده میشود که لازم است امکان تردد افراد دارای محدودیت حرکتی یا کاربران ویلچر بین دو تراز فراهم شود. این دستگاه در بسیاری از پروژه‌ها می‌تواند جایگزین مناسبی برای رمپ‌های طولانی مخصوص ویلچر باشد؛ به‌خصوص در ساختمان‌هایی که فضای کافی برای اجرای سطح شیب‌دار مناسب وجود ندارد.
بالابر ویلچر بر را می‌توان متناسب با شرایط پروژه در فضای داخلی یا خارجی ساختمان اجرا کرد. از کاربردهای متداول آن می‌توان به موارد زیر اشاره کرد:
بالابرهای ویلچر بر بالاکو با تمرکز بر ایمنی، کیفیت حرکت، زیبایی دستگاه و هماهنگی با معماری ساختمان طراحی می‌شوند. طراحی و اجرای سفارشی دستگاه این امکان را فراهم می‌کند که مشخصات بالابر با شرایط فنی و معماری هر پروژه هماهنگ شود.
برخی از ویژگی‌های این دستگاه عبارت‌اند از:
سیستم محرکه هیدرولیکی
حرکت نرم و کم‌صدا با شروع و توقف تدریجی
طراحی و ساخت متناسب با شرایط هر پروژه
امکان ارسال دستگاه بهصورت پیش‌ساخته برای تسریع نصب
امکان نصب در فضای داخلی و خارجی ساختمان
توصیه به اجرای سایبان محافظ در نصب‌های فضای باز
امکان نصب با چاهک ۲۰ سانتی‌متری یا بدون چاهک
امکان استقرار پاوریونیت با فاصله از دستگاه
پانل فرمان مجهز به بیزر هشدار حرکت
پانل فرمان مجهز به قفل سوئیچی
مجهز به کلید توقف اضطراری
امکان انتخاب سیستم فرمان فشاری ممتد یا اتوماتیک
امکان نصب کاورباکس برای پوشش اجزای مکانیکی
امکان نصب موتورباکس برای محافظت از تجهیزات هیدرولیکی و کنترلی
امکان نصب فلپ گارد برای مدل‌های بدون چاهک
امکان سفارشی‌سازی ابعاد کفی و دیواره‌های دستگاه

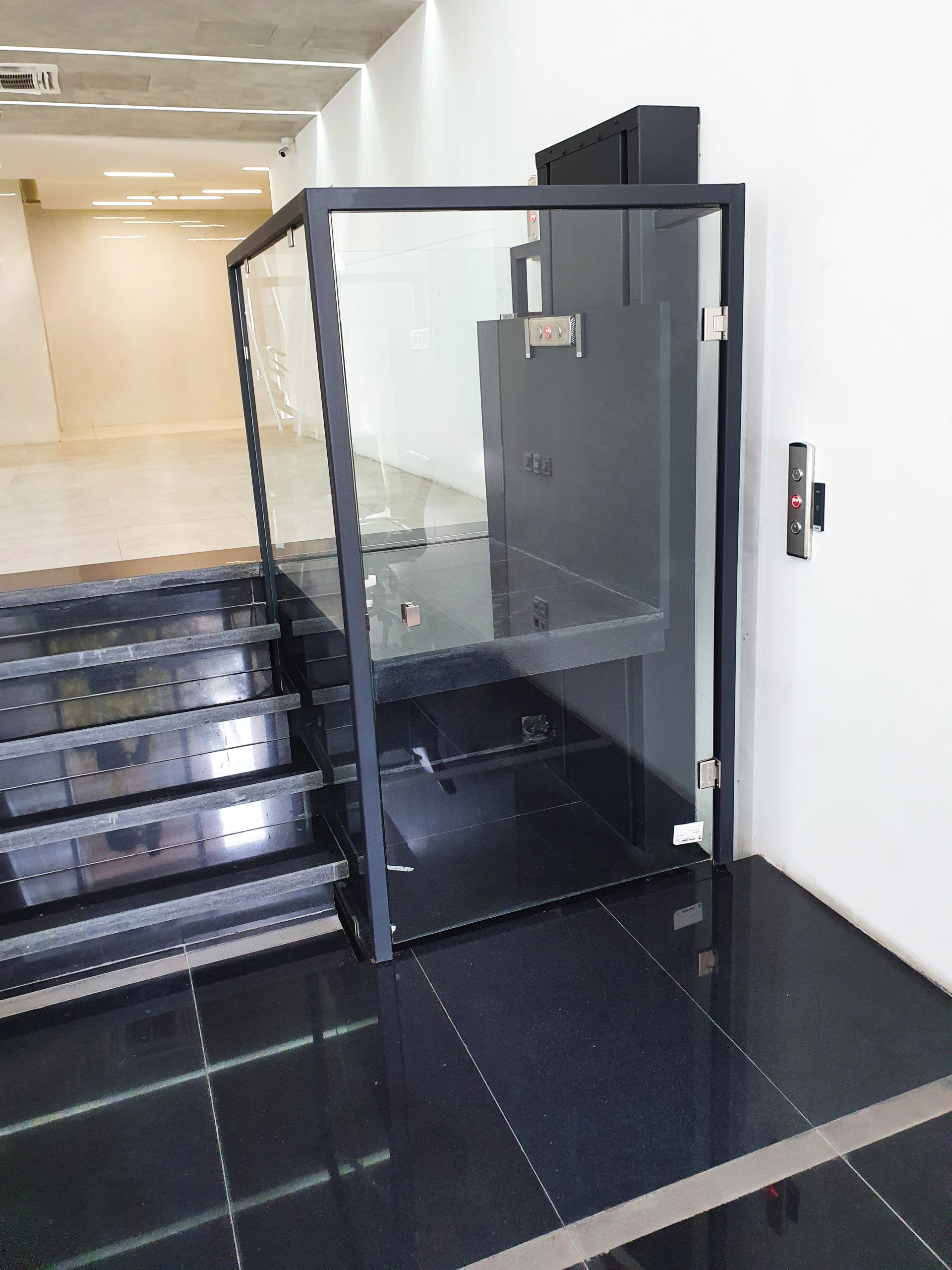

کاورباکس بالابر ویلچر بر با طراحی اختصاصی بالاکو مجموعه‌ای از اجزاست که با هدف ایجاد سازه نگهدارنده، پوشاندن اجزای مکانیکی، افزایش محافظت پیرامونی و زیبایی دستگاه طراحی و اجرا میشود.
کاورباکس از مجموعه‌ای شامل ستون‌ها، فرانت پانل، بک پانل، سینی و کپ تشکیل شده و بخش‌های مکانیکی مانند ریل‌ها، بست‌ها، کفشک‌ها، کارسلینگ، سیم‌بکسل و جک هیدرولیک را در بر می‌گیرد. استفاده از این مجموعه در بسیاری از پروژه‌ها نیاز به اجرای آهن‌کشی مستقل برای نصب بالابر را برطرف می‌کند.
پوشیده شدن اجزای ثابت و متحرک دستگاه، دسترسی مستقیم به بخش‌های مکانیکی را محدود کرده و ایمنی کاربران را افزایش می‌دهد. در نصب‌های فضای باز نیز کاورباکس می‌تواند محافظت بیشتری برای اجزای دستگاه در برابر شرایط محیطی ایجاد کند.
یکی از ویژگی‌های مهم کاورباکس، ظاهر یکپارچه دستگاه است. امکان رنگ‌آمیزی متناسب با نمای ساختمان باعث میشود بالابر با معماری پروژه هماهنگی بیشتری داشته باشد؛ موضوعی که خصوصاً در ساختمان‌های مسکونی، اداری و پروژه‌های معماری لوکس اهمیت دارد.
موتورباکس با طراحی اختصاصی بالاکو، محفظه‌ای فلزی برای استقرار پاوریونیت و تجهیزات کنترل دستگاه است. موتور، پمپ، مخزن روغن، شیرهای کنترل، تابلو فرمان و سیم‌کشی‌های مرتبط می‌توانند در این مجموعه قرار گیرند.
استفاده از موتورباکس به‌خصوص زمانی اهمیت دارد که تجهیزات بالابر در فضای خارجی یا در معرض دید قرار داشته باشند. موتورباکس ضمن محافظت از تجهیزات، باعث نظم بیشتر و بهبود ظاهر مجموعه میشود.
بالابر ویلچربر عمودی و پله‌پیما هر دو برای تسهیل جابهجایی افراد دارای محدودیت حرکتی استفاده می‌شوند، اما شیوه حرکت و شرایط نصب متفاوتی دارند.
بالابر ویلچربر عمودی (جک معلول): دارای کفی یا پلتفرمی است که کاربر همراه با ویلچر روی آن قرار می‌گیرد و بهصورت عمودی بین دو تراز جابه‌جا میشود. بالابرهای ویلچربر بالاکو از این نوع و با سیستم محرکه هیدرولیکی ساخته می‌شوند.
پله‌پیما: در امتداد مسیر راه‌پله و بهصورت مورب حرکت می‌کند و معمولاً برای ساختمان‌هایی بررسی میشود که امکان استفاده از مسیر پله برای نصب تجهیزات جابهجایی وجود دارد.
در بالابر ویلچربر هیدرولیکی، نیروی لازم برای جابهجایی کفی توسط جک هیدرولیک تأمین میشود. سیستم محرکه شامل جک، پاوریونیت، شیلنگ‌ها و روغن هیدرولیک است. پاوریونیت نیز از الکتروموتور، پمپ، شیرهای کنترل و مخزن روغن تشکیل میشود.
با صدور فرمان حرکت به سمت بالا، الکتروموتور پمپ را فعال کرده و روغن تحت فشار به جک هدایت میشود. حرکت پیستون جک باعث بالا رفتن کفی میشود و دستگاه پس از رسیدن به تراز موردنظر توقف می‌کند.
برای حرکت به سمت پایین، روغن از طریق شیر کنترل و بهصورت کنترل‌شده به مخزن بازمی‌گردد. در این مرحله، حرکت کفی بدون نیاز به روشن شدن الکتروموتور انجام میشود.
مشخصات جک، پاوریونیت و سایر اجزای سیستم بر اساس ظرفیت، ارتفاع جابهجایی و شرایط نصب انتخاب می‌شوند. این سیستم امکان حرکت نرم و شروع و توقف تدریجی را فراهم می‌کند.
ابعاد بالابر ویلچربر یا جک معلول بر اساس فضای موجود، ابعاد ویلچر، جهت ورود و خروج و شرایط معماری ساختمان تعیین میشود. بالاکو امکان طراحی و ساخت دستگاه با ابعاد سفارشی را متناسب با نیاز هر پروژه فراهم می‌کند.
در طراحی‌های متداول بالاکو، ابعاد کفی می‌تواند از حدود ۸۰ × ۱۲۵ سانتی‌متر شروع شود. در مدل‌های دارای ورودی و خروجی روبه‌رو (تونلی)، ابعاد کفی تا حدود ۹۰ × ۱۶۰ سانتی‌متر و در مدل‌های دارای ورودی و خروجی مجاور (۹۰ درجه)، تا حدود ۱۱۰ × ۱۴۰ سانتی‌متر قابل طراحی است.
توجه داشته باشید که این اندازه‌ها مربوط به کفی دستگاه هستند و فضای موردنیاز برای نصب بالابر، با در نظر گرفتن ریل‌ها، جک و سایر تجهیزات، بزرگ‌تر خواهد بود.
برای انتخاب ابعاد مناسب، علاوه بر اندازه ویلچر باید فضای مانور، جهت ورود و خروج و شرایط محل نصب نیز بررسی شود.
برای مشاهده جزئیات بیشتر، به صفحه راهنمای جامع خرید جک معلول مراجعه کنید.
قیمت بالابر ویلچربر یا جک معلول با توجه به مشخصات فنی، تجهیزات انتخابی و شرایط نصب هر پروژه تعیین میشود. به همین دلیل، قیمت نهایی پس از بررسی نیاز کاربر و شرایط ساختمان اعلام خواهد شد.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
ارتفاع جابهجایی و تعداد توقف‌ها
ابعاد کفی و جهت ورود و خروج
شرایط محل نصب و اجرای دستگاه با چاهک یا بدون چاهک
استفاده از کاورباکس و موتورباکس
استفاده از فلپ گارد در مدل‌های بدون چاهک
تجهیزات ایمنی و امکانات انتخابی، مانند سیستم پایینآور اضطراری هنگام قطع برق
الزامات خاص طراحی و اجرای پروژه
برای دریافت قیمت بالابر ویلچربر، می‌توانید مشخصات اولیه پروژه، ارتفاع جابهجایی و تصاویر محل نصب را برای کارشناسان بالاکو ارسال کنید. پس از بررسی اطلاعات، پیشنهاد فنی و قیمت متناسب با پروژه ارائه میشود.
مشخصات دستگاه بر اساس شرایط هر پروژه تعیین میشود. مشخصات متداول بالابرهای ویلچربر بالاکو عبارت‌اند از:
سیستم محرکه: هیدرولیکی
ظرفیت استاندارد: ۲۵۰ کیلوگرم
تعداد توقف متداول: ۲ ایستگاه
سرعت حرکت: حدود ۰٫۱ متر بر ثانیه (۱۰ سانتی‌متر بر ثانیه)
برق ورودی: تک‌فاز ۲۲۰ ولت
ارتفاع جابهجایی متداول: تا ۲ متر، با امکان طراحی سفارشی برای ارتفاع بیشتر
ابعاد کفی: متناسب با فضای نصب و نیاز کاربر
شرایط نصب: بدون چاهک یا با چاهک ۲۰ سانتی‌متری
سیستم کنترل: فرمان فشاری ممتد یا اتوماتیک، متناسب با طراحی دستگاه
تجهیزات انتخابی: کاورباکس، موتورباکس، فلپ گارد و سیستم پایینآور اضطراری هنگام قطع برق
گارانتی و خدمات: یک سال گارانتی و ۱۰ سال پشتیبانی
مشخصات نهایی دستگاه پس از بررسی شرایط محل نصب و نیازهای پروژه تعیین میشود.

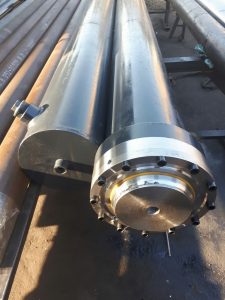

جک هیدرولیک وظیفه ایجاد نیروی لازم برای حرکت دستگاه را بر عهده دارد. در بالابرهای ویلچر بر بالاکو از جک‌های هیدرولیکی با شفت کروم و قطعات آب‌بندی مناسب استفاده میشود.
ساختار جک متناسب با طول مسیر، ظرفیت و نوع طراحی دستگاه انتخاب میشود و قطعات دقیق آن با فرآیندهای ماشین‌کاری مناسب تولید می‌شوند.
پاوریونیت مجموعه تولید و کنترل توان هیدرولیکی دستگاه است و از الکتروموتور، پمپ، شیرهای کنترل، مخزن روغن و متعلقات تشکیل میشود.
مشخصات پاوریونیت متناسب با ظرفیت، سرعت و شرایط کاربری بالابر انتخاب میشود تا حرکت دستگاه با کیفیت و کنترل مناسب انجام گیرد.
در مدار هیدرولیک بالابر از تجهیزات ایمنی مناسب برای کنترل حرکت استفاده میشود. شیر ایمنی نصب‌شده در مسیر جک در شرایط غیرعادی از افزایش کنترل‌نشده سرعت حرکت جک جلوگیری می‌کند.
کفی دستگاه باید فضای مناسب برای استقرار کاربر و ویلچر را فراهم کند. ابعاد آن با توجه به شرایط پروژه و جهت ورود و خروج تعیین میشود.
در بالابرهای ویلچربر بالاکو، کفی دستگاه از نوع فلزی است و ابعاد و دیواره‌های محافظ آن متناسب با شرایط پروژه طراحی می‌شوند تا فضای مناسبی برای استقرار کاربر و ویلچر فراهم شود.
تابلو فرمان وظیفه کنترل عملکرد دستگاه و تجهیزات الکتریکی و ایمنی را بر عهده دارد. مشخصات تابلو و تجهیزات داخلی آن بر اساس طراحی دستگاه و شرایط پروژه انتخاب میشود.
پانل فرمان مجهز به کلید توقف اضطراری است و کنترل حرکت دستگاه، متناسب با طراحی پروژه، می‌تواند بهصورت فشاری ممتد (Hold-to-Run) یا اتوماتیک انجام شود.
ریل‌های راهنما وظیفه هدایت کفی در مسیر حرکت را بر عهده دارند. در بالابرهای بالاکو از ریل‌های فولادی با مقطع T استفاده میشود که استحکام و کیفیت حرکت مناسب دستگاه را فراهم می‌کنند.
ایمنی بالابر ویلچربر (جک معلول) به طراحی مناسب دستگاه، کنترل حرکت، تجهیزات حفاظتی و شرایط نصب بستگی دارد. در طراحی بالابرهای ویلچربر بالاکو، ویژگی‌هایی مانند حرکت نرم با شروع و توقف تدریجی، کلید توقف اضطراری، تجهیزات ایمنی مدار هیدرولیک و محافظت از بخش‌های متحرک در نظر گرفته می‌شوند.
متناسب با شرایط پروژه، امکانات انتخابی مانند سنسور تشخیص مانع زیر کفی، سیستم پایینآور اضطراری هنگام قطع برق و فلپ گارد برای مدل‌های بدون چاهک نیز قابل ارائه هستند.
به دلایل ایمنی، استفاده از ریموت کنترل بیسیم برای بالابر ویلچربر توصیه نمی‌شود و انتخاب شیوه فرمان‌دهی باید با توجه به شرایط کاربری و امکان نظارت بر مسیر حرکت انجام شود.
برای آشنایی بیشتر با الزامات طراحی و ایمنی، مقاله ضوابط و الزامات بالابرهای ویلچربر یا جک معلول را مطالعه کنید.
بالاکو سابقه طراحی و اجرای بالابر ویلچربر هیدرولیکی (جک معلول) را در مجموعه‌ای از ساختمان‌های شاخص مسکونی، اداری، تجاری و عمومی دارد. تنوع این پروژه‌ها نشان‌دهنده تجربه بالاکو در ارائه راهکارهای متناسب با محدودیت‌های معماری، شرایط نصب و نیازهای متفاوت کاربران است.
برخی از پروژه‌ها و مجموعه‌هایی که بالاکو در آن‌ها بالابر ویلچربر اجرا کرده است:
سفارت فرانسه
سفارت سوئد
ساختمان مرکزی بیمه ایران
مجتمع تجاری پالادیوم
فروشگاه درسا در مجتمع محمودیه
ساختمان‌های همراه اول
موزه سینما
شرکت گاز استان تهران
مرکز پژوهش‌های بنیادی ایران
پروژه نسترن – گروه SEFI
دفتر مرکزی شرکت پنتر (Panter)
دفتر مرکزی زیمنس تجهیزات پزشکی (Siemens)
تصاویر و جزئیات تعدادی از این پروژه‌ها در بخش نمونه‌کارهای بالابر ویلچربر همین صفحه قابل مشاهده است.
قیمت بالابر ویلچربر به ارتفاع جابهجایی، ابعاد کفی، شرایط نصب و تجهیزات انتخابی مانند کاورباکس و موتورباکس بستگی دارد. برای دریافت قیمت دقیق، مشخصات پروژه بررسی و پیشنهاد فنی و مالی متناسب با آن ارائه میشود.
بله. بالابرهای ویلچربر بالاکو قابلیت نصب بدون چاهک یا با چاهک ۲۰ سانتی‌متری را دارند. در مدل‌های بدون چاهک می‌توان از فلپ گارد برای ورود ویلچر و محافظت از ورودی کفی استفاده کرد.
ارتفاع جابهجایی متداول بالابر ویلچربر بالاکو تا ۲ متر است. برای ارتفاعهای بیشتر نیز امکان طراحی سفارشی پس از بررسی شرایط فنی و محل نصب وجود دارد.
بله. بالابر ویلچربر هیدرولیکی بالاکو در فضای داخلی و خارجی ساختمان قابل اجراست. برای نصب در فضای باز، استفاده از سایبان مناسب جهت محافظت بیشتر از تجهیزات توصیه میشود.
در صورت سفارش سیستم پایینآور اضطراری، امکان پایین آوردن دستگاه هنگام قطع برق فراهم میشود. این سیستم از تجهیزات انتخابی است و باید در زمان طراحی و سفارش مشخص شود.
خیر. بالاکو به دلایل ایمنی استفاده از ریموت کنترل بیسیم را برای بالابر ویلچربر توصیه نمیکند. سیستم فرمان دستگاه متناسب با شرایط پروژه بهصورت فشاری ممتد یا اتوماتیک طراحی میشود.
