بالابر صنعتی وندا

مشخصات پروژه بالابر صنعتی وندا

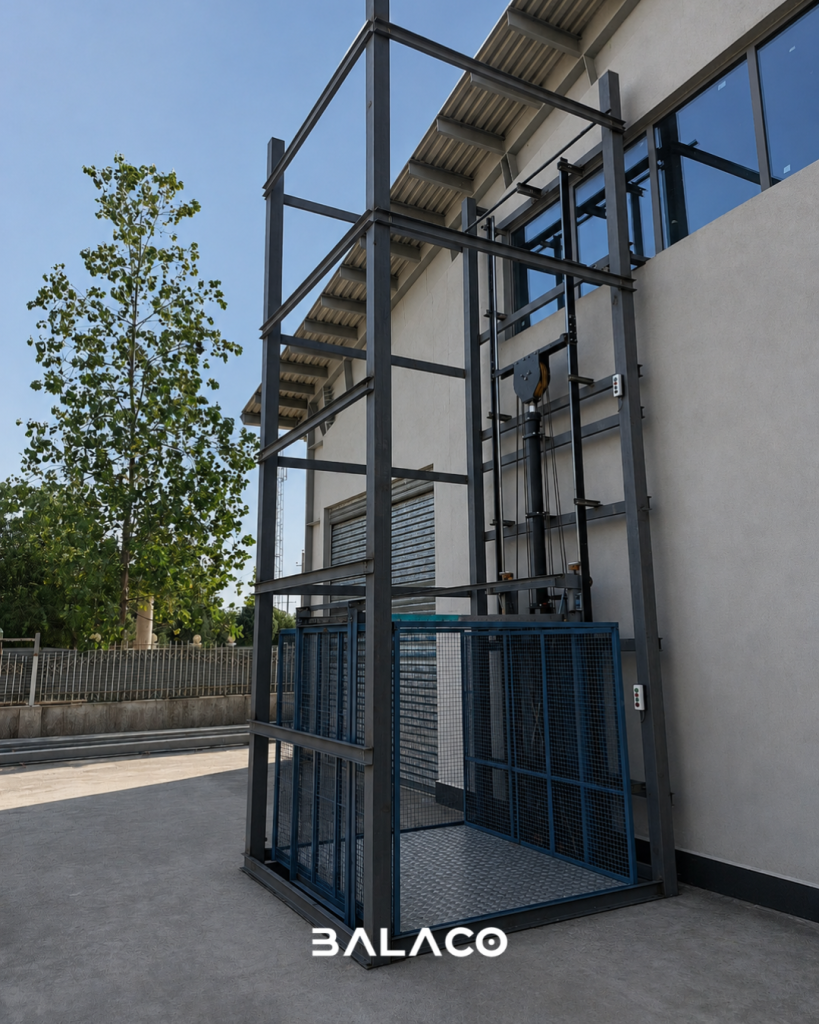

دستگاه بالابر صنعتی باربر هیدرولیک در کارخانه وندا واقع در شهرک صنعتی در نزدیکی بندر انزلی نصب شده است. این دستگاه بالابر در فضای محوطه کارخانه نصب شده و به منظور جابجایی بار با پالت از کف ایستگاه اول تا حداکثر ایستگاه دوم راه اندازی شده است.

ساختار و توضیحات فنی بالابر باری وندا

نوع جک

در طراحی این پروژه از یک جک هیدرولیک تک مرحله ای یک تکه استفاده شد که در کنار کابین و با عملکرد غیرمستقیم 1:2 جانمایی گردید. این جک هیدرولیک با یک فلکه دوبل معکوس با چهار رشته سیم بکسل وظیفه بالا و پایین بردن کارسلینگ و کابین بالابر را بر عهده دارد.

نوع پاویونیت

پاوریونیت بالابر پروژه وندا، یه یک موتور هوا خنک 1400 دور سه فاز، پمپ دنده ای هیدرولیک و شیر کنترل تک بوبین ساخت شرکت BLAIN آلمان مجهز شده است.

چالش های پروژه

مهم‌ترین چالش این پروژه، عدم امکان خاک‌برداری و ایجاد چاهک با عمق متعارف برای نصب بالابر بود.

برای رفع این محدودیت، ساختار کارسلینگ و کابین به‌گونه‌ای طراحی شد که با حداقل ارتفاع فورک‌ها، مقاومت لازم در برابر لنگرهای خمشی ناشی از بارگذاری تأمین شود.

علاوه بر محدودیت عمق چاهک، شرایط اجرایی دیگری نیز در طراحی و نصب دستگاه مؤثر بودند؛ از جمله:

• رطوبت بالای محیط نصب به دلیل موقعیت جغرافیایی پروژه
• متغیر بودن تراز ایستگاه بالایی
• محدودیت در مهار و اتصال سازه آهن‌کشی بالابر به ساختمان

این شرایط نیازمند در نظر گرفتن راهکارهای متناسب با محدودیت‌های سازه‌ای و محیطی پروژه بود.

در نهایت، بالابر صنعتی وندا پس از طراحی، ساخت و نصب و راه‌اندازی از نظر عملکردهای هیدرولیک، ایمنی، الکتریکی تست شد و با توجه به نیازهای بهره برداری مورد آزمایش های گوناگون حمل بار قرار گرفت و در نهایت به واحد مهندسی و مدیریت کارخانه تحویل داده شد.
