محل پروژه: تهران - اتحاد
نوع سیستم: هیدرولیک
ظرفیت (کیلوگرم): 1000
ارتفاع جابجایی (متر): 5
تعداد توقف (ایستگاه): 2

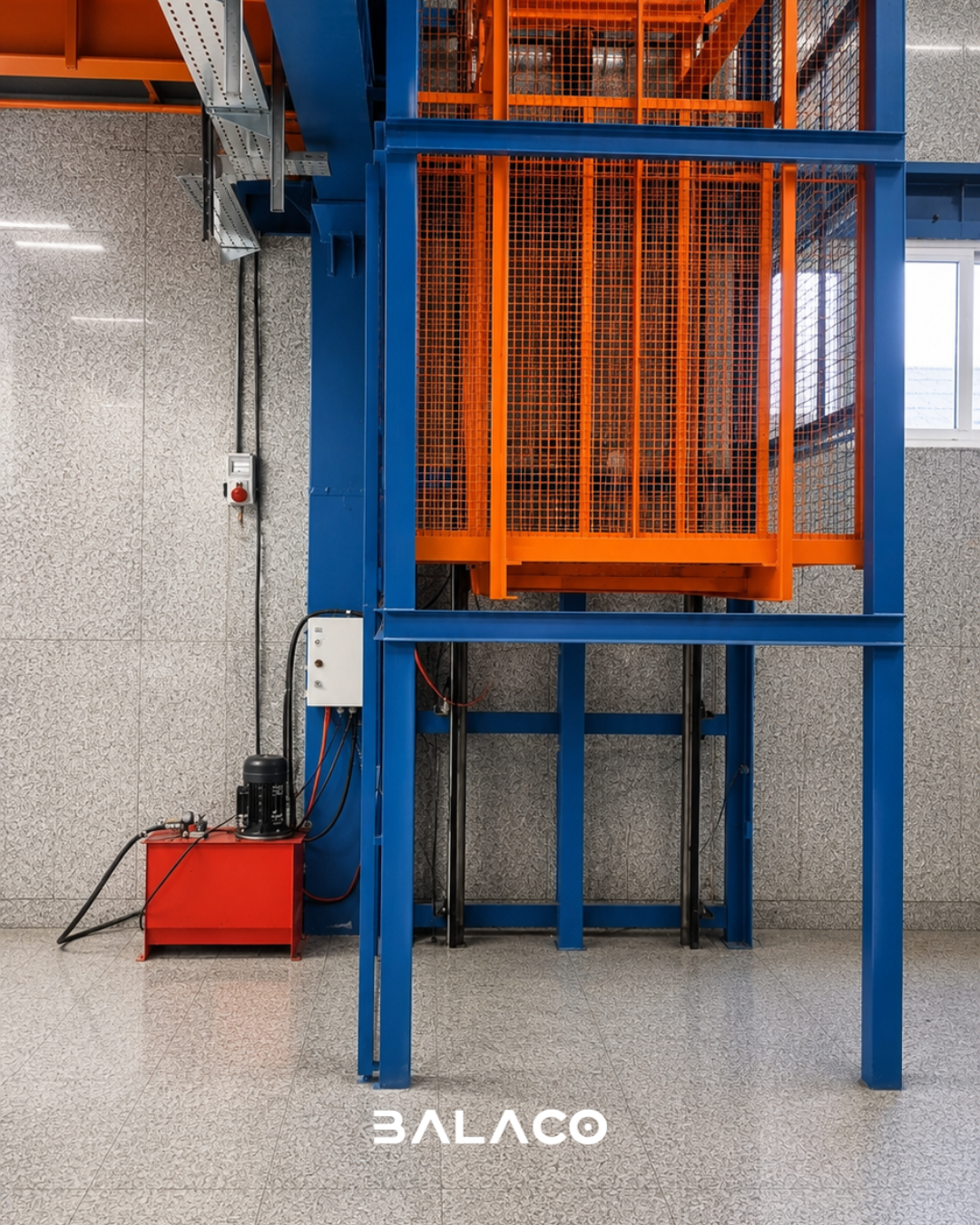

شرکت بالاکو در پروژه انبار تله‌پیتزا، یک دستگاه بالابر صنعتی هیدرولیکی با ظرفیت ۱۰۰۰ کیلوگرم را برای جابه‌جایی بار بین دو ایستگاه طراحی و اجرا کرده است.
این دستگاه با ارتفاع جابه‌جایی ۵ متر و سیستم هیدرولیک جک در کنار غیرمستقیم، به کارسلینگ صنعتی سنگین با ساختار مناسب برای پیت کم‌ارتفاع مجهز شده است.
کابین دستگاه نیز دارای کف فولادی از ورق آجدار و دیواره‌های توری فلزی به ارتفاع ۲۰۰ سانتی‌متر است. در مجموعه پاوریونیت هیدرولیک از شیر کنترل بلین آلمان استفاده شده است.
یکی از ویژگی‌های فنی این پروژه، استفاده از کارسلینگ صنعتی سنگین با طراحی مناسب برای چاهک کم‌عمق است.
کارسلینگ، سازه باربر اصلی کابین محسوب می‌شود و وظیفه انتقال نیروهای ناشی از وزن کابین و بار به مجموعه نگهدارنده و هدایت دستگاه را بر عهده دارد.
در این پروژه، ساختار کارسلینگ متناسب با شرایط نصب و محدودیت ارتفاع پیت انتخاب شده است تا امکان استقرار مجموعه کابین در فضای موجود فراهم شود.
این ویژگی به‌خصوص در پروژه‌هایی اهمیت دارد که عمق چاهک پایین‌تر از مقدار موردنیاز برای برخی آرایش‌های متداول بالابر است.

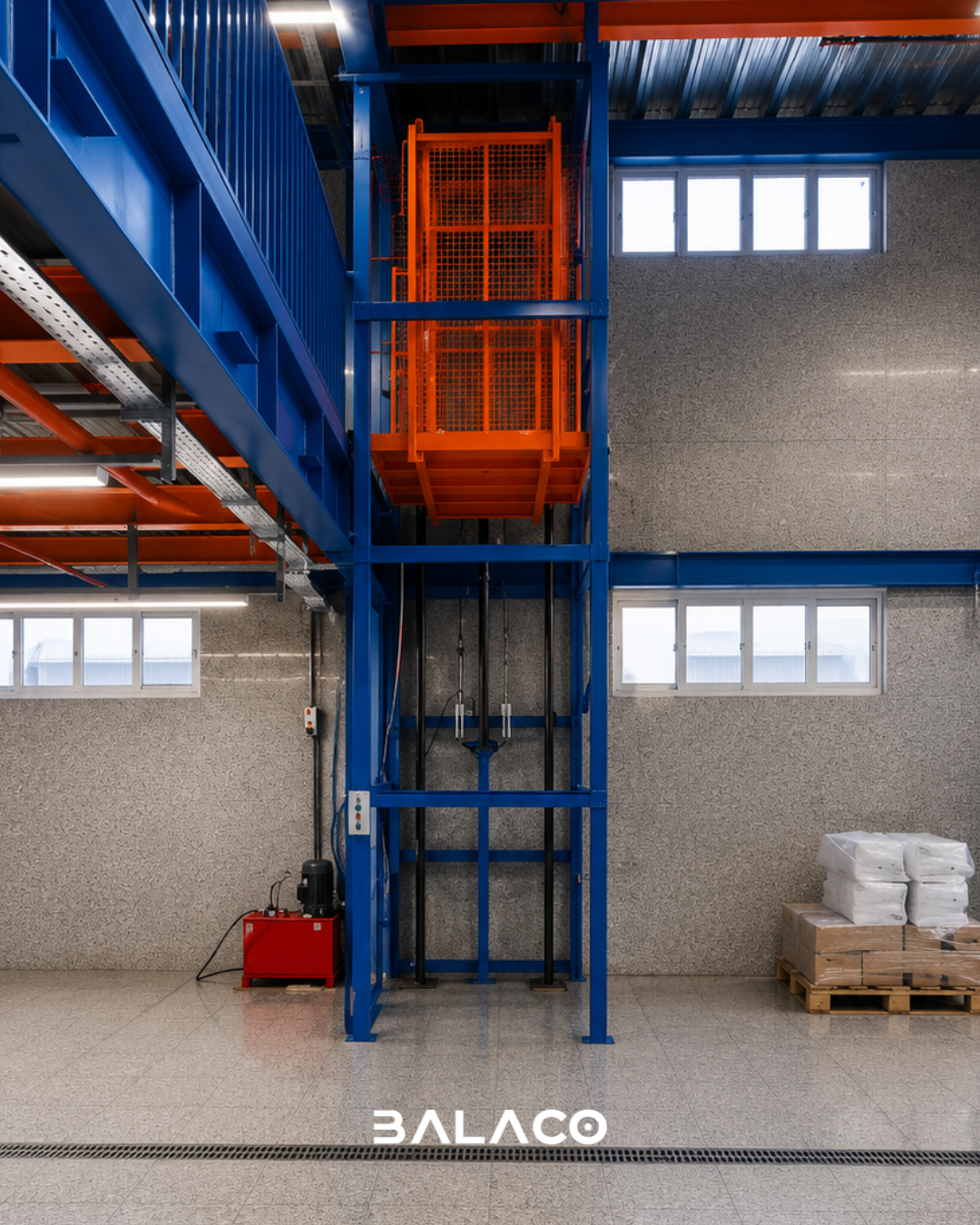

کابین بالابر انبار تله‌پیتزا با ساختار صنعتی و متناسب با کاربرد باربری طراحی شده است.
کف کابین از ورق آهن آجدار ساخته شده و دیواره‌های آن از توری فلزی با ارتفاع ۲۰۰ سانتی‌متر تشکیل شده‌اند.
ورق آجدار به‌دلیل سطح برجسته خود برای کف‌سازی تجهیزات صنعتی کاربرد دارد و دیواره‌های توری فلزی نیز ضمن ایجاد مرزبندی فیزیکی اطراف فضای بار، امکان مشاهده داخل کابین را فراهم می‌کنند.
ترکیب این دو ویژگی، ساختار کابین را متناسب با استفاده در محیط انبار شکل داده است.
سیستم محرکه این بالابر از نوع هیدرولیک با جک در کنار و آرایش غیرمستقیم است.
در این ساختار، جک هیدرولیک در کنار مسیر حرکت کابین قرار می‌گیرد و انتقال حرکت به مجموعه باربر از طریق مکانیزم غیرمستقیم انجام می‌شود.
بالابر با ظرفیت نامی ۱۰۰۰ کیلوگرم، برای جابه‌جایی بار در مسیر عمودی ۵ متر و بین دو ایستگاه طراحی شده است.
در مجموعه پاوریونیت دستگاه از شیر کنترل هیدرولیک بلین (Blain) آلمان استفاده شده است.
شیر کنترل از اجزای مهم مدار هیدرولیک بالابر است و وظیفه کنترل جریان روغن و تنظیم عملکرد حرکتی سیستم را بر عهده دارد.
استفاده از شیر کنترل بلین، یکی از مشخصات فنی مجموعه محرکه بالابر صنعتی انبار تله‌پیتزا است.
پروژه بالابر صنعتی انبار تله‌پیتزا با ظرفیت ۱۰۰۰ کیلوگرم، ارتفاع جابه‌جایی ۵ متر و دو ایستگاه، نمونه‌ای از اجرای بالابر هیدرولیکی با کابین صنعتی و کارسلینگ سنگین مناسب پیت کم‌ارتفاع است.
از ویژگی‌های شاخص این پروژه می‌توان به سیستم جک در کنار غیرمستقیم، کابین با کف ورق آهن آجدار و دیواره توری فلزی ۲۰۰ سانتی‌متری و پاوریونیت مجهز به شیر کنترل بلین آلمان اشاره کرد.
